Descrizione
Serbatoio per applicazioni industriali, con attacchi filettati G.

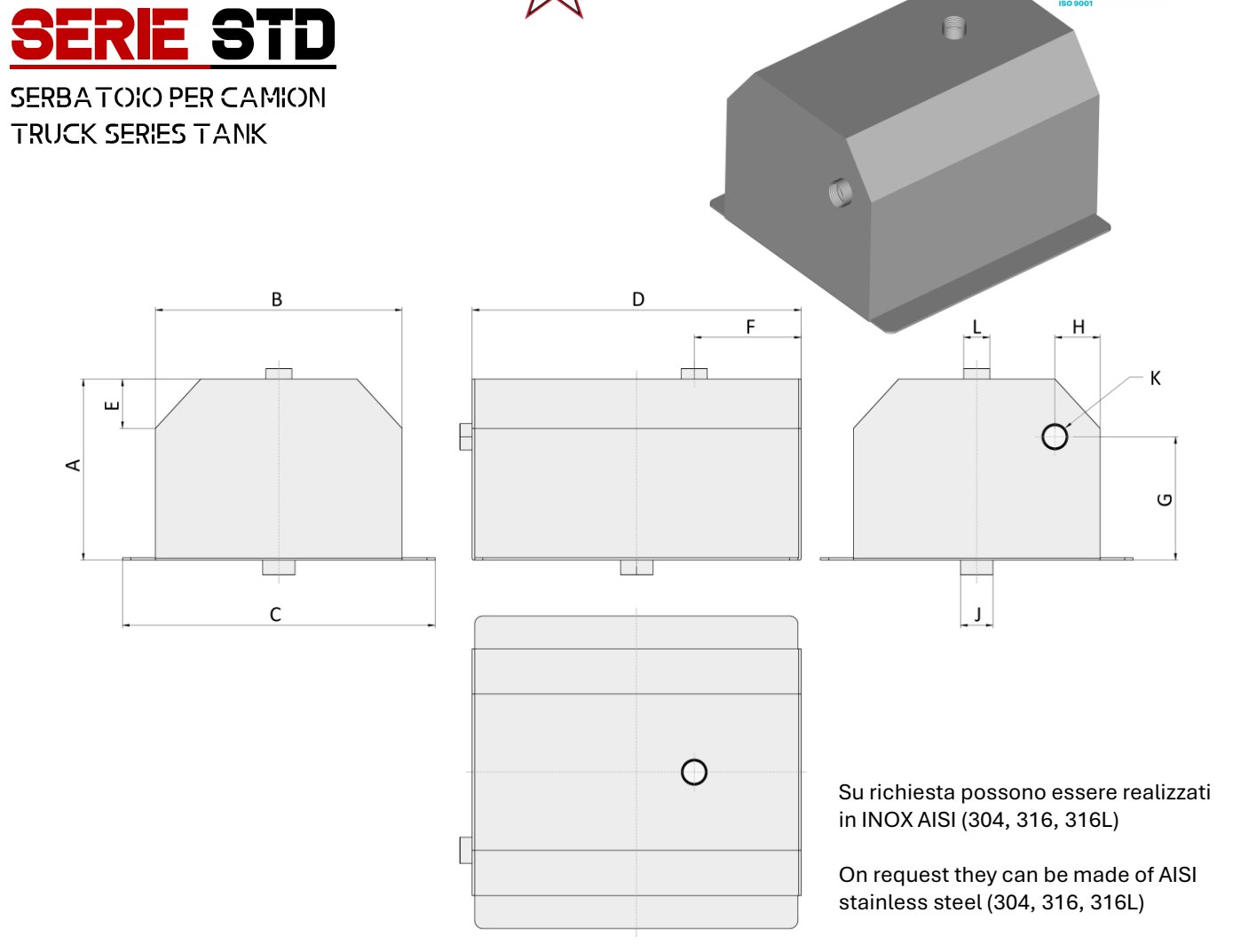

Misure a catalogo
| DENOMINAZIONE | CAPACITA' | A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| STD15 | 15 | 220 | 250 | 330 | 300 | 60 | 100 | 150 | 55 | 2 | G 1" | G 3/4" | G 1" |
| STD20 | 20 | 220 | 275 | 355 | 350 | 60 | 115 | 150 | 55 | 2 | G 1" | G 3/4" | G 1" |
| STD26 | 26 | 220 | 300 | 380 | 400 | 60 | 130 | 150 | 55 | 2 | G 1" | G 3/4" | G 1" |
| STD35 | 35 | 220 | 400 | 480 | 400 | 60 | 130 | 150 | 55 | 2 | G 1" | G 3/4" | G 1" |
| STD45 | 45 | 220 | 450 | 530 | 450 | 60 | 150 | 150 | 55 | 2 | G 1"1/2 | G 1" | G 1"1/2 |
| STD65 | 65 | 220 | 450 | 530 | 650 | 60 | 215 | 150 | 70 | 2,5 | G 1"1/2 | G 1" | G 1"1/2 |
| STD95 | 95 | 220 | 550 | 630 | 800 | 60 | 260 | 150 | 75 | 2,5 | G 1"1/2 | G 1" | G 1"1/2 |
| STD110 | 110 | 220 | 550 | 630 | 900 | 60 | 300 | 150 | 100 | 2,5 | G 1"1/2 | G 1" | G 1"1/2 |
| STD140 | 140 | 220 | 550 | 630 | 1100 | 60 | 365 | 150 | 100 | 2,5 | G 1"1/2 | G 1" | G 1"1/2 |
| STD200 | 200 | 340 | 600 | 680 | 1000 | 60 | 330 | 250 | 100 | 3 | G 1"1/2 | G 1" | G 1"1/2 |
| STD220 | 220 | 310 | 600 | 680 | 1180 | 60 | 400 | 230 | 100 | 3 | G 1"1/2 | G 1" | G 1"1/2 |
Fonte: catalogo generale RP Tech 2025, pag. 48. Quote in millimetri.
Materiali e certificazioni
Acciaio S235JR UNI EN 10027-1; su richiesta INOX AISI 304, 316, 316L. Verniciatura antiruggine e antiolio, a polvere secondo tabella RAL su richiesta. Saldature ISO 3834-3, certificazione materiali EN 10204-3.1 da richiedere in ordine. Non rientra nella direttiva PED 2014/68/UE. La capacità indicata corrisponde a circa 2/3 della capacità totale.
Serve una misura fuori catalogo?
Produciamo serbatoi e strutture su disegno cliente, con forature dedicate e colorazioni fuori standard. Indica ingombri e volume nella richiesta di preventivo.
