Descrizione
Tappo di carico con filtro aria integrato.

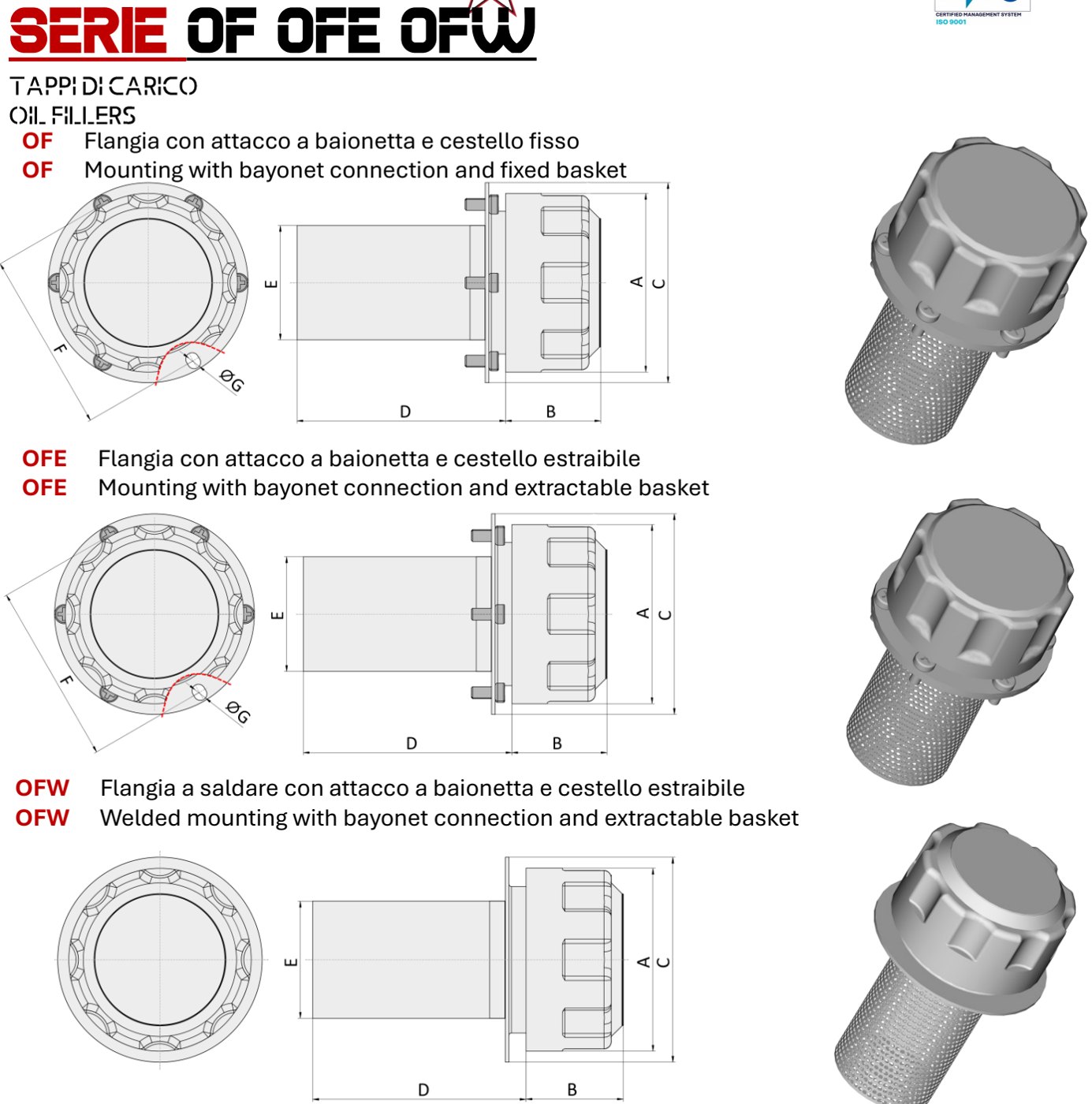

Misure a catalogo
| DENOMINAZIONE | FILTRAZIONE | PORTATA | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| OF48 | 40 | 250 | 48 | 37 | 52 | 67 | 28 | 41 | 3x⌀5,5 |
| OF75-80 | 40 | 700 | 75 | 50 | 83 | 80 | 50 | 73 | 6x⌀5,5 |
| OF75-150 | 40 | 700 | 75 | 50 | 83 | 150 | 50 | 73 | 6x⌀5,5 |
| OFE75 | 40 | 700 | 75 | 50 | 83 | 100 | 50 | 73 | 6x⌀5,5 |
| OFW75 | 40 | 700 | 75 | 50 | 83 | 100 | 50 |
| DENOMINAZIONE | F | H | I | N. Fori |
|---|---|---|---|---|
| OF48 | 41 | M5 | 29 | 3 |
| OF75-80 | 73 | M5 | 51 | 6 |
| OF75-150 | 73 | M5 | 51 | 6 |
| OFE75 | 73 | M5 | 51 | 6 |
Fonte: catalogo generale RP Tech 2025, pag. 36, 37. Quote in millimetri.
Serve una misura fuori catalogo?
Produciamo serbatoi e strutture su disegno cliente, con forature dedicate e colorazioni fuori standard. Indica ingombri e volume nella richiesta di preventivo.
